Avtomobil konditsioner filtri pastasi to'rt tomonlama ishlab chiqarish liniyasi
Spetsifikatsiya
- 1. Mahsulot diapazonlari: uzunlik: 150-400 mm; kengligi: 150-350 mm
- 2. Olib tashlash kengligi: 12-50 mm
- 3. Voltaj: 220V/380V; havo bosimi: 0,6Mpa; quvvat: 30 kVt; Og'irligi: 1200KG
- 4. Bitta guruh uskunasining harakat vaqti: 7S dan kam yoki unga teng
- 5. Uskunaning o'lchami: (L*W*H): 19000x3000x2000mm
- 6. Uskuna operatorlari soni: qolipni oziqlantirish (filtr elementini qo'lda tushirish) 1 dan katta yoki unga teng
- 7. Aylanma qoliplar soni: 18 dan katta yoki teng
- 8. Uskunani almashtirish vaqti 0,5 soat bo'lishi kerak
Decive Reference View

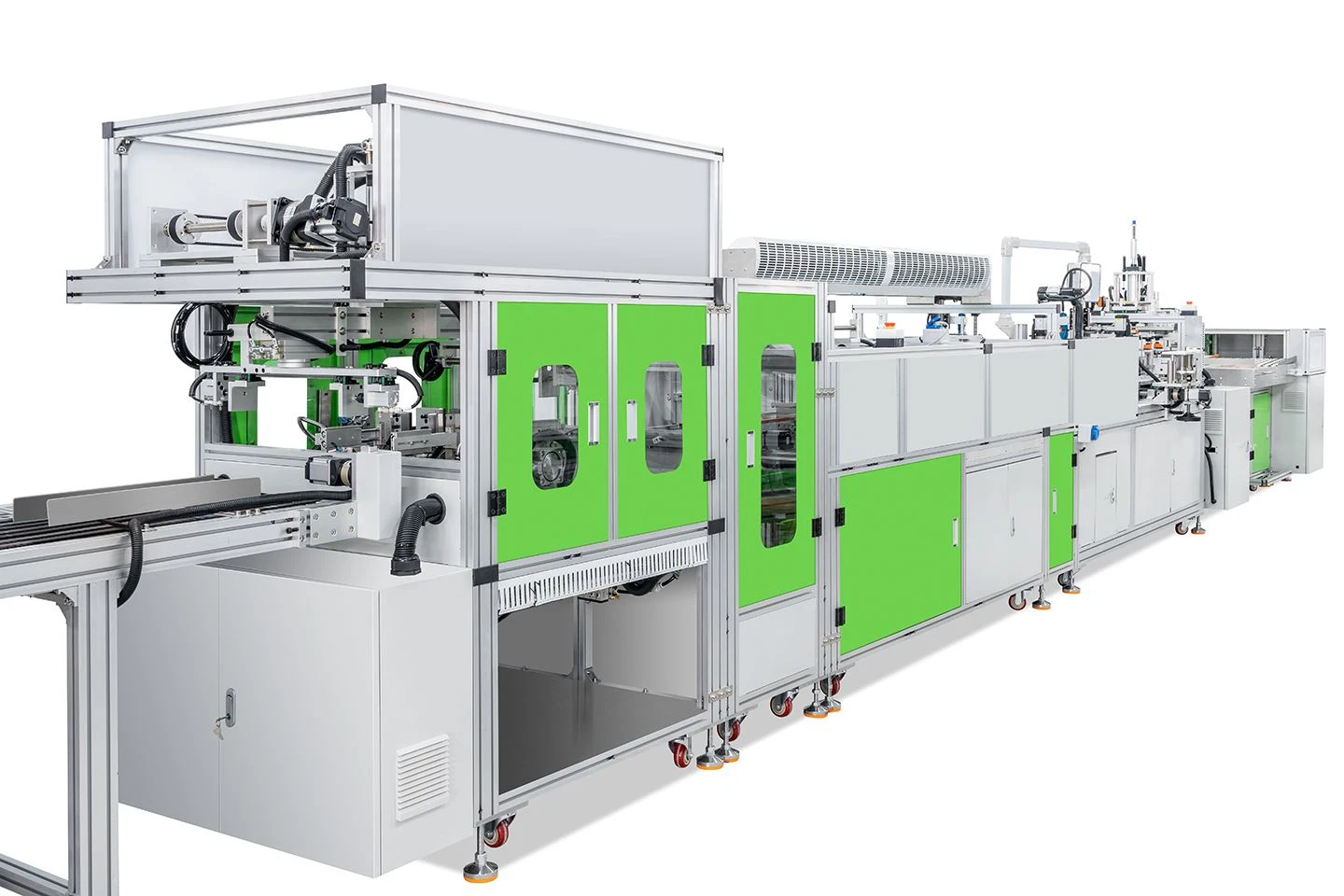

Ishlab chiqarish liniyasining oldingi ko'rinishi
Ishlab chiqarish Chiziq Yuqori Ko‘rish
Uskunaning tuzilishi bilan tanishish: Uzoq tomoni
Har bir tashkilotning taqdimoti
Jarayon oqimi:
1. Operator mahsulotlarni birma-bir shakllantiruvchi qolipga yuklaydi.
2. Filtrni konveyer liniyasiga joylashtiring, avtomatik tuzatish va chekka biriktirma.
3. Chekka biriktirilgandan keyin avtomatlashtirilgan kesish.
4. Ajratilgan mahsulotlar avtomatik demolding mexanizmiga kiradi.
5. Kalıplar lift konveyeri orqali ishchi platformaga qaytadi.
6. Kalıplamadan keyin avtomatlashtirilgan nozik kesish.
7. Konveyer liniyasida yig'ishga tayyor.
Uskunaning o'lchami tavsifi
Uskuna sakkiz qismdan iborat bo'lib, ularni ajratib olish mumkin, ularning har biri uzunligi 2,5 metrdan oshmaydi.
Uskunaning tuzilishi bilan tanishish: Qisqa tomon
Har bir tashkilotning taqdimoti
Jarayon oqimi:
1. Oziqlantiruvchi konveyer lentasiga joylashtirilgan mahsulotlar.
2. -- chekka qirqish -- chekka bandini sezish.
3. Qo'shish mexanizmi mahsulotga kiritiladi va chokning teskari yo'nalishi bo'yicha harakatlanadi, shuning uchun mahsulotning old va orqa varaqlari chekka chiziqqa mahkam yopishtirilgan bo'ladi.
4. Qo'pol kesishni ajratish mexanizmi mahsulotlarni birma-bir kesib, ularni ajratib turadi.
5. Nozik mexanizm mahsulotga nozik kesishni amalga oshiradi.
6. Tayyor mahsulotlar chiqish konveyer tasmasi orqali chiqadi.
Uskunalar stansiyasi bilan tanishtirish
Malumot Hajmi
Uskunaning umumiy o'lchamlari
